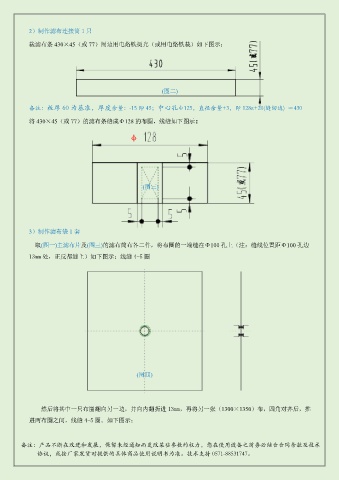

2）制作滤布连接筒 1 只
裁滤布条 430×45（或 77）周边用电烙铁烫光（或用电烙铁裁）如下图示：

(图二)

备注：板厚 60 为基准，厚度余量：-15 即 45；中心孔φ125，直径余量+3，即 128π+20(缝纫边) ≈430
将 430×45（或 77）的滤布条缝成Φ128 的布圈，线缝如下图示：

φ

(图三)

3）制作滤布袋 1 套

取(图一)主滤布片及(图三)的滤布筒布各二件，将布圈的一端缝在Φ100 孔上（注：缝线位置距Φ100 孔边

13mm 处，正反都缝上）如下图示：线缝 4-5 圈

(图四)

然后将其中一只布圈翻向另一边，并向内翻折进 13mm，再将另一张（1300×1350）布，四角对齐后，推

进两布圈之间，线缝 4-5 圈。如下图示：

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
