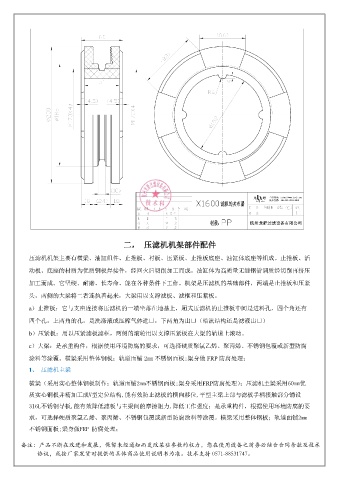

二,  压滤机机架部件配件

           压滤机机架主要有横梁、油缸组件、止推板、衬板、压紧板、止推板底座、油缸体底座等组成。止推板、活

           动板、底座的材质为优质钢板焊接件,经回火后切削加工而成。油缸体为高质量无缝钢管调质经切削再挤压
           加工而成。它坚硬、耐磨、长寿命、能在各种条件下工作。机架是压滤机的基础部件,两端是止推板和压紧

           头,两侧的大梁将二者连执着起来,大梁用以支撑滤板、滤框和压紧板。

           a)止推板:它与支座连接将压滤机的一端坐落在地基上,厢式压滤机的止推板中间是进料孔,四个角还有

           四个孔,上两角的孔,是洗涤液或压榨气体进口,下两角为出口(暗流结构还是滤液出口)
           b)压紧板:用以压紧滤板滤框,两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。

           c)大梁:是承重构件,根据使用环境防腐的要求,可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐

           涂料等涂覆。横梁采用整体钢板;轨道面铺 2mm 不锈钢面板;梁身做 FRP 防腐处理;
           1、  压滤机主梁

           横梁(采用实心整体钢板制作;轨道面铺2mm不锈钢面板;梁身采用FRP防腐处理);压滤机主梁采用60mm优

           质实心钢板并精加工成V型定位结构,能有效防止滤板的横向移位,平型主梁上部与滤板手柄接触部分铺设
           316L不锈钢导板,能有效降低滤板与主梁间的摩擦阻力,降低工作强度;是承重构件,根据使用环境防腐的要

           求,可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。横梁采用整体钢板;轨道面铺2mm
           不锈钢面板;梁身做FRP 防腐处理;


        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
