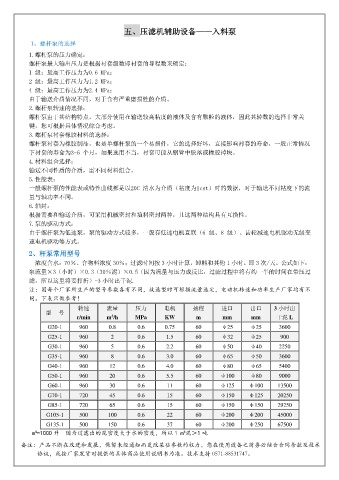

Page 49 - 《压滤机配件系列》

五、压滤机辅助设备——入料泵

1、螺杆泵的选择
1.螺杆泵的压力确定：
螺杆泵最大输出压力是根据衬套级数即衬套的导程数来确定：
1 级：最高工作压力为0.6 MPa；
2 级：最高工作压力为1.2 MPa；
4 级：最高工作压力为2.4 MPa；
由于输送介质情况不同，对于含有严重磨损性的介质。
2.螺杆泵转速的选择：
螺杆泵由于其结构特点，大部分使用在输送较高粘度的液体及含有颗粒的液体，因此其转数的选择非常关
键，您可根据具体情况综合考虑。
3.螺杆泵衬套橡胶材料的选择：
螺杆泵衬套为橡胶制品，也是单螺杆泵的一个易损件，它的选择好坏，直接影响衬套的寿命，一般正常情况
下衬套的寿命为3-6 个月，如果选用不当，衬套可能从钢管中脱落或橡胶掉块。
4.材料组合选择：
输送不同性质的介质，需不同材料组合。
5.性能表：
一般螺杆泵的性能表或特性曲线都是以20C 清水为介质（粘度为1cst）时的数据，对于输送不同粘度下的流
量与轴功率不同。
6.轴封：
根据需要和输送介质，可采用机械密封和填料密封两种，且这两种结构具有互换性。
7.泵的驱动方式：
由于螺杆泵为低速泵，泵的驱动方式较多，一般有低速电机直联（6 级、8 级）、齿轮减速电机驱动无级变
速电机驱动等方式。
2、杆泵常用型号

浓度含水：70％、含物料浓度 30％；过滤时间按 3 小时计算，卸料和其他 1 小时。即 3 次/天。公式如下：
泵流量×3（小时）×0.3（30％泥）×0.5（因为流量与压力成反比，过滤过程中将有约一半的时间在带压过
滤，所以这里将要打折）=3 小时出干泥.
注：因每个厂家所生产的型号参数各有不同，故选型时可根据流量选定，电动机转速和功率生产厂家均有不
同。下表只做参考！
转速 流量 压力 电机 扬程 进口 出口 3 小时出
型 号
r/min m /h MPa KW m mm mm 干泥 L
3
G20-1 960 0.8 0.6 0.75 60 φ25 φ25 3600
G25-1 960 2 0.6 1.5 60 φ32 φ25 900
G30-1 960 5 0.6 2.2 60 φ50 φ40 2250
G35-1 960 8 0.6 3.0 60 φ65 φ50 3600

G40-1 960 12 0.6 4.0 60 φ80 φ65 5400
G50-1 960 20 0.6 5.5 60 φ100 φ80 9000
G60-1 960 30 0.6 11 60 φ125 φ100 13500
G70-1 720 45 0.6 15 60 φ150 φ125 20250
G85-1 720 65 0.6 15 60 φ150 φ150 29250
G105-1 500 100 0.6 22 60 φ200 φ200 45000
G135-1 500 150 0.6 37 60 φ200 φ250 67500
m³=1000 升 因为过滤出的泥密度大于水的密度，所以 1 m³泥＞1 吨

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
