Page 21 - 《压滤机基本技术数据》
P. 21

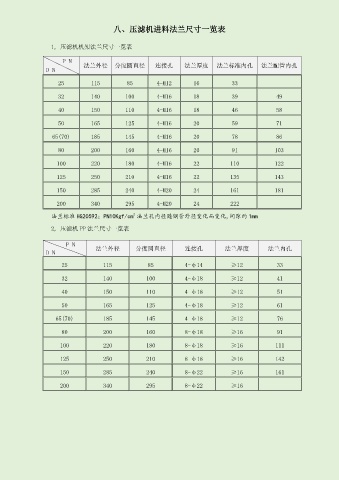

八、压滤机进料法兰尺寸一览表
1, 压滤机机架法兰尺寸一览表
P N
法兰外径 分度圆直径 连接孔 法兰厚度 法兰标准内孔 法兰配管内孔
D N
25 115 85 4-M12 16 33
32 140 100 4-M16 18 39 49
40 150 110 4-M16 18 46 58
50 165 125 4-M16 20 59 71
65(70) 185 145 4-M16 20 78 86
80 200 160 4-M16 20 91 103
100 220 180 4-M16 22 110 122
125 250 210 4-M16 22 135 143
150 285 240 4-M20 24 161 181
200 340 295 4-M20 24 222
2
法兰标准 HG20592; PN10Kgf/cm 法兰孔内径随钢管外径变化而变化,间隙约 1mm
2, 压滤机 PP 法兰尺寸一览表
P N
D N 法兰外径 分度圆直径 连接孔 法兰厚度 法兰内孔
25 115 85 4-φ14 ≥12 33
32 140 100 4-φ18 ≥12 41
40 150 110 4-φ18 ≥12 51
50 165 125 4-φ18 ≥12 61
65(70) 185 145 4-φ18 ≥12 76
80 200 160 8-φ18 ≥16 91
100 220 180 8-φ18 ≥16 111
125 250 210 8-φ18 ≥16 142
150 285 240 8-φ22 ≥16 161
200 340 295 8-φ22 ≥16
