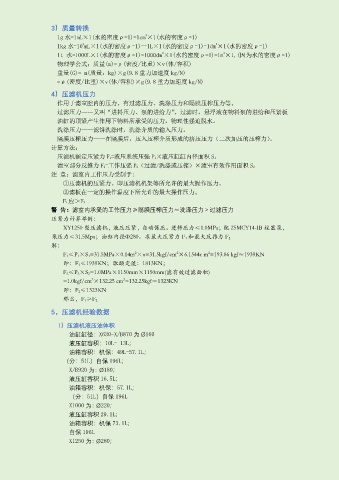

3)质量转换
3
1g 水=1mL×1(水的密度ρ=1)=1cm ×1(水的密度ρ=1)
3
3
1kg 水=10 mL×1(水的密度ρ=1)==1L×1(水的密度ρ=1)=1dm ×1(水的密度ρ=1)
3
3
1t 水=1000L×1(水的密度ρ=1)=1000dm ×1(水的密度ρ=1)=1m ×1,(因为水的密度ρ=1)
物理学公式:质量(m)=ρ(密度/比重)×v(体/容积)
重量(G)= m(质量:kg)×g(9.8 重力加速度 kg/N)
=ρ(密度/比重)×v(体/容积)×g(9.8 重力加速度 kg/N)
4)压滤机压力
作用于滤室腔内的压力。有过滤压力、洗涤压力和隔膜压榨压力等。
过滤压力——又叫“进料压力、泵的进给力”。过滤时,悬浮液在物料泵的进给和压紧板
油缸的顶紧产生作用下物料所承受的压力,物理性强迫脱水。
洗涤压力——滤饼洗涤时,洗涤介质的输入压力。
隔膜压榨压力——在隔膜后,压入压榨介质形成的挤压压力(二次加压的压榨力)。
计算方法:
压滤机额定压紧力 F1=液压系统压强 P1×液压缸缸内径面积 S1
滤室部分反推力 F2=工作压强 P2(过滤/洗涤或压榨)×滤室有效作用面积 S2
注 意:滤室内工作压力受制于:
①压滤机的压紧力。即压滤机机架等所允许的最大操作压力。
②滤板在一定的操作温度下所允许的最大操作压力。
F1应>F2
警 告:滤室内承受的工作压力≥隔膜压榨压力≈洗涤压力>过滤压力
压紧力计算举例:
XY1250 型压滤机,液压压紧,自动保压。进料压力≤1.0MPa;配 25MCY14-IB 柱塞泵,
泵压力≤31.5Mpa;油缸内径Φ280。求最大压紧力 F 1 和最大反推力 F 2
解:
2
2
2
F 1≤P 1×S 1=31.5MPa×0.14m ×π=31.5kgf/cm ×6.1544c m =193.86 kgf≈1939KN
即:F 1≤1939KN;取额定值:1813KN;
F 2≤P 2×S 2=1.0MPa×1150mm×1150mm(滤有效过滤面积)
2
2
=1.0kgf/cm ×132.25 cm =132.25kgf≈1323KN
即:F 2≤1323KN
那么,F 1≥F 2
5,压滤机经验数据
1)压滤机液压油体积
油缸缸径:X630-X/B870 为 Ø160
液压缸容积:10L- 13L;
油箱容积:机保:49L-57.1L;
(分:51L)自保 196L;
X/B920 为: Ø180;
液压缸容积 16.5L;
油箱容积:机保:57.1L;
(分:51L)自保 196L
X1000 为: Ø220;
液压缸容积 29.1L;
油箱容积:机保 73.1L;
自保 196L
X1250 为: Ø280;
