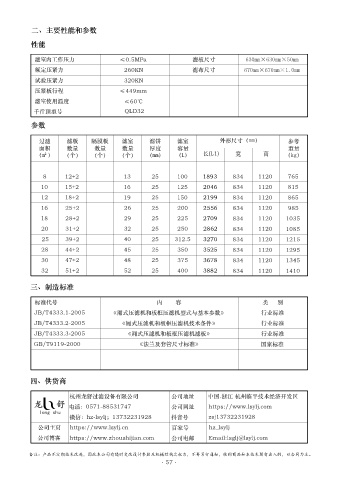

二、主要性能和参数
性能
滤室内工作压力 ≤0.5MPa 滤板尺寸 630mm×630mm×50mm
额定压紧力 260KN 滤布尺寸 670mm×670mm×1.0mm
试验压紧力 320KN
压紧板行程 ≤449mm
滤室使用温度 ≤60℃
千斤顶型号 QLD32
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
8 12+2 13 25 100 1893 834 1120 765
10 15+2 16 25 125 2046 834 1120 815
12 18+2 19 25 150 2199 834 1120 865
16 25+2 26 25 200 2556 834 1120 985
18 28+2 29 25 225 2709 834 1120 1035
20 31+2 32 25 250 2862 834 1120 1085
25 39+2 40 25 312.5 3270 834 1120 1215
28 44+2 45 25 350 3525 834 1120 1295
30 47+2 48 25 375 3678 834 1120 1345
32 51+2 52 25 400 3882 834 1120 1410
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平技术经济开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
