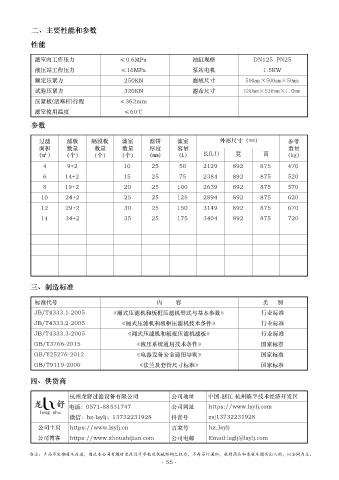

Page 18 - 《龙舒压滤机技术参数插页》
P. 18

二、主要性能和参数

            性能

             滤室内工作压力                       ≤0.6MPa                   油缸规格                 DN125  PN25

             液压站工作压力                       ≤16MPa                    泵站电机                    1.5KW
             额定压紧力                           250KN                   滤板尺寸              500mm×500mm×50mm
             试验压紧力                           320KN                   滤布尺寸              530mm×530mm×1.0mm

             压紧板(活塞杆)行程                    ≤362mm
             滤室使用温度                          ≤60℃

            参数
            参数
               过滤       滤板       隔膜板        滤室        滤饼       滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量        厚度       容量                                     重量
              (m²)     (个)       (个)       (个)       (mm)      (L)      长(L1)       宽        高       (kg)

                4        9+2                10        25        50      2129       892      875       470
                6       14+2                15        25        75      2384       892      875       520
                8       19+2                 20       25       100      2639       892      875       570

               10       24+2                 25       25       125      2894       892      875       620
               12       29+2                 30       25       150      3149       892      875       670
               14       34+2                 35       25       175      3404       892      875       720













            三、制造标准


             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准
             JB/T4333.2-2005               《厢式压滤机和板框压滤机技术条件》                                 行业标准
             JB/T4333.3-2005                 《厢式压滤机和板框压滤机滤板》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                 国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                 国家标准
             GB/T9119-2000                       《法兰及套管尺寸标准》                                 国家标准


            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平技术经济开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页        https://www.lsylj.cn               百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
