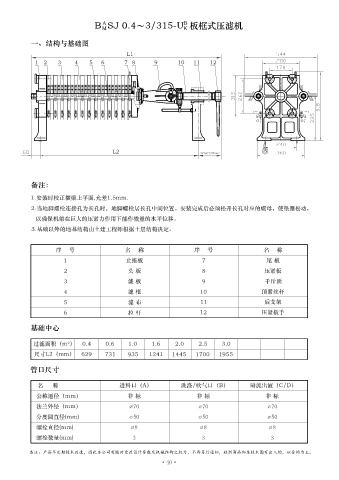

                                  B  SJ 0.4~3/315-U  板框式压滤机
                                                                 K
                                     M
            一、结构与基础图
                                              L1
             1 2     3     4    5    6       7  8      9       10    11    12


                                                                                               A       B





                                                                                               C       D
                                                                                             3" _            3" _
                                                                                           G 8             G 8




                                         L2





            备注:

            1.安装时校正横梁上平面,允差1.5mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈松动,
              以确保机架在巨大的压紧力作用下能作微量的水平位移。

            3.基础以外的地基结构由土建工程师根据土层结构决定。


                     序    号                  名    称                  序    号                   名    称
                       1                     止推板                        7                      尾 板

                       2                      头 板                       8                     压紧板
                       3                      滤 板                       9                     千斤顶
                       4                      滤 框                      10                    顶紧丝杆

                       5                      滤 布                      11                     后支架
                       6                      拉 杆                      12                    压紧板手

            基础中心


             过滤面积(m²)         0.4     0.6     1.0     1.6     2.0      2.5     3.0
             尺寸L2(mm)         629     731     935    1241    1445     1700    1955

            管口尺寸


              名     称                      进料口(A)                洗涤/吹气口(B)               暗流出液(C/D)
              公称通径(mm)                        非 标                     非 标                     非 标
              法兰外径(mm)                        ∅ 70                     ∅ 70                    ∅ 70

              分度圆直径(mm)                       ∅ 50                     ∅ 50                    ∅ 50
              螺栓直径(mm)                         ∅ 8                     ∅ 8                     ∅ 8
              螺栓数量(mm)                          3                       3                       3


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
