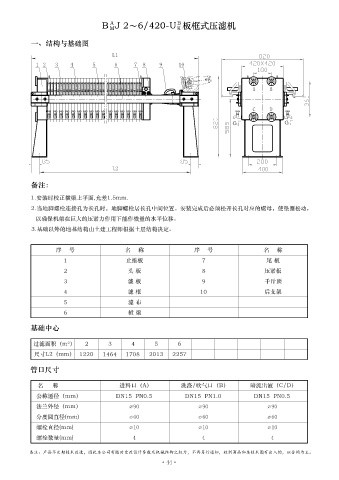

B J 2～6/420-U 板框式压滤机
K
M
一、结构与基础图
L1
1 2 3 4 5 6 7 8 9 10
A B
C D
1" 1" _
_
G 2 G 2
L2
备注：
1.安装时校正横梁上平面,允差1.5mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈松动，
以确保机架在巨大的压紧力作用下能作微量的水平位移。
3.基础以外的地基结构由土建工程师根据土层结构决定。
序 号 名 称 序 号 名 称
1 止推板 7 尾 板
2 头 板 8 压紧板
3 滤 板 9 千斤顶
4 滤 框 10 后支架
5 滤 布
6 横 梁
基础中心
过滤面积（m²） 2 3 4 5 6
尺寸L2（mm） 1220 1464 1708 2013 2257
管口尺寸
名 称 进料口（A） 洗涤/吹气口（B） 暗流出液（C/D）
公称通径（mm） DN15 PN0.5 DN15 PN1.0 DN15 PN0.5
法兰外径（mm） ∅ 90 ∅ 90 ∅ 90
分度圆直径(mm) ∅ 60 ∅ 60 ∅ 60
螺栓直径(mm) ∅ 10 ∅ 10 ∅ 10
螺栓数量(mm) 4 4 4
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
