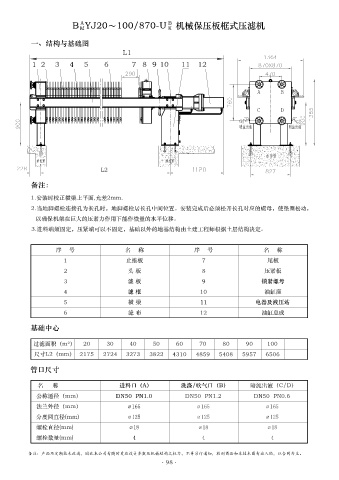

                          B  YJ20~100/870-U   机械保压板框式压滤机
                                                            K
                             M
            一、结构与基础图
                                            L1
            1 2     3    4    5       6        7 8 9     10      11   12





                                                                                           A        B


                                                                                           C        D
                                                                                      1" _                1" _
                                                                                     G 2                 G 2








                                    L2

            备注:

            1.安装时校正横梁上平面,允差2mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈松动,
              以确保机架在巨大的压紧力作用下能作微量的水平位移。

            3.进料端须固定,压紧端可以不固定,基础以外的地基结构由土建工程师根据土层结构决定。


                     序    号                  名    称                  序    号                   名    称
                       1                     止推板                        7                      尾板

                       2                      头 板                       8                     压紧板
                       3                      滤 板                       9                    锁紧螺母
                       4                      滤 框                      10                     油缸座

                       5                      横 梁                      11                  电器及液压站
                       6                      滤 布                      12                    油缸总成

            基础中心


             过滤面积(m²)         20      30      40       50      60      70      80      90      100
             尺寸L2(mm) 2175           2724    3273    3822     4310    4859    5408    5957    6506

            管口尺寸


              名     称                      进料口(A)                洗涤/吹气口(B)               暗流出液(C/D)
              公称通径(mm)                    DN50  PN1.0             DN50  PN1.2             DN50  PN0.6
              法兰外径(mm)                        ∅ 165                   ∅ 165                   ∅ 165

              分度圆直径(mm)                       ∅ 125                   ∅ 125                   ∅ 125
              螺栓直径(mm)                        ∅ 18                     ∅ 18                    ∅ 18
              螺栓数量(mm)                          4                       4                       4


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
