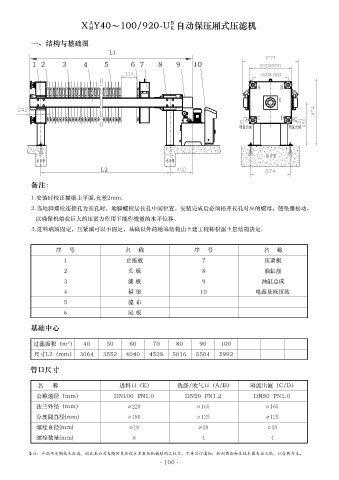

X Y40～100/920-U 自动保压厢式压滤机
K
M
一、结构与基础图
L1
1 2 3 4 5 6 7 8 9 10

A B

E

C D
1" _ 1" _
G 2 G 2

L2

备注：

1.安装时校正横梁上平面,允差2mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈松动，
以确保机架在巨大的压紧力作用下能作微量的水平位移。

3.进料端须固定，压紧端可以不固定，基础以外的地基结构由土建工程师根据土层结构决定。

序 号 名 称 序 号 名 称
1 止推板 7 压紧板

2 头 板 8 油缸座
3 滤 板 9 油缸总成
4 横 梁 10 电器及液压站

5 滤 布
6 尾 板

基础中心

过滤面积（m²） 40 50 60 70 80 90 100
尺寸L2（mm） 3064 3552 4040 4528 5016 5504 5992

管口尺寸

名 称 进料口（E） 洗涤/吹气口（A/B） 暗流出液（C/D）
公称通径（mm） DN100 PN1.0 DN50 PN1.2 DN50 PN1.0
法兰外径（mm） ∅ 220 ∅ 165 ∅ 165

分度圆直径(mm) ∅ 180 ∅ 125 ∅ 125
螺栓直径(mm) ∅ 18 ∅ 18 ∅ 18
螺栓数量(mm) 8 4 4

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
