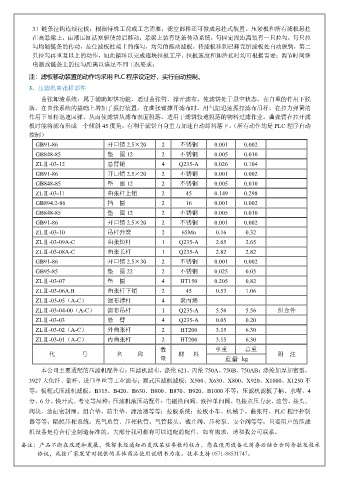

3)链条拉钩连续拉板:根据特殊工况或工艺需要,滤室部件还可做成悬挂式装置。压紧板和所有滤板悬挂
            在高悬梁上,由液压缸活塞驱使前后移动,悬梁上装有链条传动系统,每固定段距离装有一只拉勾,每只拉
            勾均随链条的传动,拉住滤板挂架上的拖勾,均匀的拖动滤板,待滤板移到已卸完饼滤板处自动脱钩,第二
            只拉勾再重复以上的动作,如此循环以完成逐块拉板工序。拉板速度和卸渣延时均可根据需要;调节时间继
            电器或链条上的拉勾距离以满足不同工况要求;

           注:滤板移动装置的动作均采用 PLC 程序设定好,实行自动控制。

           3、压滤机曲张杆部件
               曲张卸渣系统:属于辅助卸饼功能,通过曲张臂,撑开滤布,使滤饼处于悬空状态,在自重的作用下脱
           落。在曲张系统的基础上增加了振打装置,在曲张臂撑开滤布时,用气缸迅速振打滤布吊杆,在拉力弹簧的
           作用下吊杆迅速回弹,从而使滤饼从滤布表面脱落。适用于滤饼较难脱落的物料过滤作业。曲张臂在拉开滤
           板时能将滤布形成一个倾斜 45 度角,有利于滤饼自身重力加速自动卸料落下。(所有动作均是 PLC 程序自动
           控制)
              GB91-86                  开口销 2.5×20         2     不锈钢         0.001      0.002
              GB848-85                 垫    圈 12          2     不锈钢         0.005      0.010
              ZLⅡ-03-12                悬臂销                4     Q235-A      0.026      0.104
              GB91-86                  开口销 2.5×20         2     不锈钢         0.001      0.002

              GB848-85                 垫    圈 12          2     不锈钢         0.005      0.010
              ZLⅡ-03-11                曲张杆上销              2       45        0.149      0.298
              GB894.2-86               挡    圈             2       16        0.001      0.002
              GB848-85                 垫    圈 12          2     不锈钢         0.005      0.010
              GB91-86                  开口销 2.5×20         2     不锈钢         0.001      0.002
              ZLⅡ-03-10                吊杆弹簧               2      65Mn        0.16      0.32
              ZLⅡ-03-09A-C             曲张短杆               1     Q235-A       2.65      2.65
              ZLⅡ-03-08A-C             曲张长杆               1     Q235-A       2.82      2.82

              GB91-86                  开口销 2.5×30         2     不锈钢         0.001      0.002
              GB95-85                  垫    圈 22          2     不锈钢         0.025      0.05
              ZLⅡ-03-07                垫    圈             4     HT150       0.205      0.82
              ZLⅡ-03-06A.B             曲张杆下销              2       45         0.53      1.06
              ZLⅡ-03-05(A-C)           滤布撑杆               4     聚丙烯
              ZLⅡ-03-04-00(A-C)        滤布吊杆               1     Q235-A       5.56      5.56        组合件

              ZLⅡ-03-03                悬    臂             4     Q235-A       0.05      0.20
              ZLⅡ-03-02(A-C)           外曲张杆               2     HT200        3.15      6.30
              ZLⅡ-03-01(A-C)           内曲张杆               2     HT200        3.15      6.30
                                                         数                   单重        总重
                  代                  号    名          称          材      料                           附    注
                                                         量                      重量  ㎏
               本公司主要通配的压滤机配件有:压滤机滤布,涤纶 621、丙纶 750A、750B、750AB;涤纶加厚加密型,

           3927 大化纤、箭杆、进口单丝等工业滤布;厢式压滤机滤板:X500、X630、X800、X920、X1000、X1250 不
           等;板框式压滤机滤板,B315、B420、B630、B800、B870、B920、B1000 不等;压滤机滤板手柄、水嘴,4
           分、6 分、快开式、考克等品种;压滤机液压站配件:电磁换向阀、液控单向阀、电接点压力表、油管、接头、

           阀块、油缸密封圈、组合垫、防尘垫、滤油器等等;拉板系统:拉板小车、机械手、曲张臂、PLC 程序控制
           器等等;隔膜压榨系统:充气总管、压榨软管、气管接头、截止阀、压榨泵、安全阀等等;只要用户的压滤
           机设备是符合行业制造标准的,大部分我司都有可以通配的配件,如有需求,请和我公司联系。

        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
