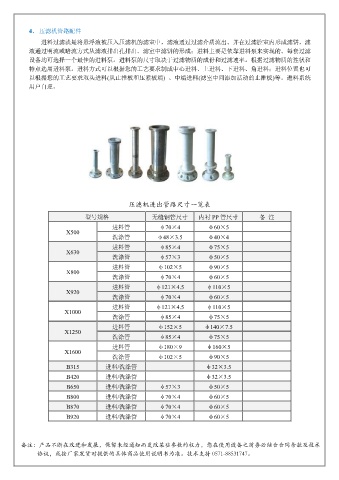

Page 27 - 《压滤机配件系列》

4、 压滤机管路配件

进料过滤就是将悬浮液被压入压滤机的滤室中，滤液通过过滤介质流出。并在过滤腔室内形成滤饼，滤
液通过明流或暗流方式从滤液排出孔排出。滤室中滤饼的形成；进料主要是依靠进料泵来实现的。每套过滤
设备均可选择一个最佳的进料泵。进料泵的尺寸取决于过滤物质的成份和过滤速率。根据过滤物质的性状和
特点选用进料泵。进料方式可以根据您的工艺要求制成中心进料、上进料、下进料、角进料；进料位置也可
以根据您的工艺要求双头进料(从止推板和压紧板端) 、中端进料(滤室中间添加活动的止推板)等。进料系统
用户自理，

压滤机进出管路尺寸一览表

型号规格 无缝钢管尺寸 内衬 PP 管尺寸 备 注
进料管 φ70×4 φ60×5
X500
洗涤管 φ48×3.5 φ40×4

进料管 φ85×4 φ75×5
X630
洗涤管 φ57×3 φ50×5
进料管 φ102×5 φ90×5
X800
洗涤管 φ70×4 φ60×5
进料管 φ121×4.5 φ110×5
X920
洗涤管 φ70×4 φ60×5

进料管 φ121×4.5 φ110×5
X1000
洗涤管 φ85×4 φ75×5
进料管 φ152×5 φ140×7.5
X1250
洗涤管 φ85×4 φ75×5
进料管 φ180×9 φ160×5
X1600
洗涤管 φ102×5 φ90×5
B315 进料/洗涤管 φ32×3.5
B420 进料/洗涤管 φ32×3.5
B650 进料/洗涤管 φ57×3 φ50×5
B800 进料/洗涤管 φ70×4 φ60×5
B870 进料/洗涤管 φ70×4 φ60×5

B920 进料/洗涤管 φ70×4 φ60×5

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
