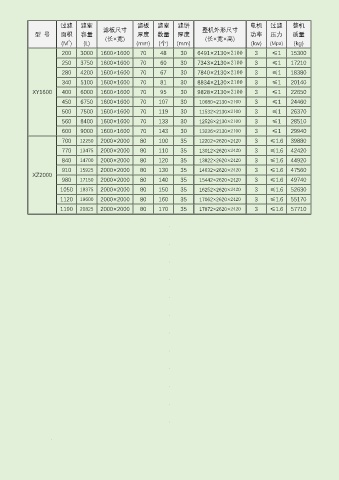

Page 11 - 《压滤机基本技术数据》

过滤 滤室 滤板 滤室 滤饼 电机 过滤 整机
滤板尺寸 整机外形尺寸
型 号 面积 容量 厚度 数量 厚度 功率 压力 质量
(长×宽) (长×宽×高)
2
(M ) (L) (mm) (个) (mm) (kw) (Mpa) (kg)
200 3000 1600×1600 70 48 30 6491×2130×2100 3 ≤1 15300
250 3750 1600×1600 70 60 30 7343×2130×2100 3 ≤1 17210
280 4200 1600×1600 70 67 30 7840×2130×2100 3 ≤1 18380
340 5100 1600×1600 70 81 30 8834×2130×2100 3 ≤1 20140

XY1600 400 6000 1600×1600 70 95 30 9828×2130×2100 3 ≤1 22650
450 6750 1600×1600 70 107 30 10680×2130×2100 3 ≤1 24460
500 7500 1600×1600 70 119 30 11532×2130×2100 3 ≤1 26370
560 8400 1600×1600 70 133 30 12526×2130×2100 3 ≤1 28510
600 9000 1600×1600 70 143 30 13236×2130×2100 3 ≤1 29940
700 12250 2000×2000 80 100 35 12202×2620×2420 3 ≤1.6 39880
770 13475 2000×2000 80 110 35 13012×2620×2420 3 ≤1.6 42420
840 14700 2000×2000 80 120 35 13822×2620×2420 3 ≤1.6 44920

910 15925 2000×2000 80 130 35 14632×2620×2420 3 ≤1.6 47560
XZ2000
980 17150 2000×2000 80 140 35 15442×2620×2420 3 ≤1.6 49740
1050 18375 2000×2000 80 150 35 16252×2620×2420 3 ≤1.6 52630
1120 19600 2000×2000 80 160 35 17062×2620×2420 3 ≤1.6 55170
1190 20825 2000×2000 80 170 35 17872×2620×2420 3 ≤1.6 57710
