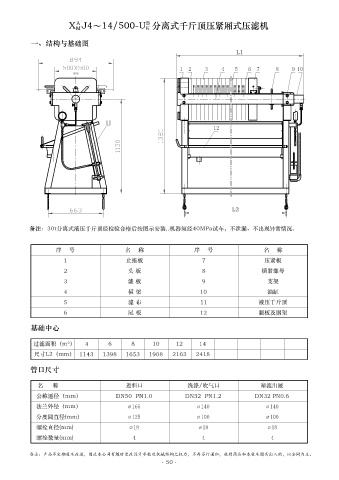

X J4～14/500-U 分离式千斤顶压紧厢式压滤机
K
M
一、结构与基础图
L1

1 2 3 4 5 6 7 8 9 10

11
12

L2

备注：30t分离式液压千斤顶经检验合格后按图示安装,.机器须经40MPa试车，不泄漏、不出现异常情况。

序 号 名 称 序 号 名 称
1 止推板 7 压紧板

2 头 板 8 锁紧螺母
3 滤 板 9 支架
4 横 梁 10 油缸

5 滤 布 11 液压千斤顶
6 尾 板 12 翻板及钢架

基础中心

过滤面积（m²） 4 6 8 10 12 14
尺寸L2（mm） 1143 1398 1653 1908 2163 2418

管口尺寸

名 称 进料口 洗涤/吹气口 暗流出液
公称通径（mm） DN50 PN1.0 DN32 PN1.2 DN32 PN0.6
法兰外径（mm） ∅ 165 ∅ 140 ∅ 140

分度圆直径(mm) ∅ 125 ∅ 100 ∅ 100
螺栓直径(mm) ∅ 18 ∅ 18 ∅ 18
螺栓数量(mm) 4 4 4

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
