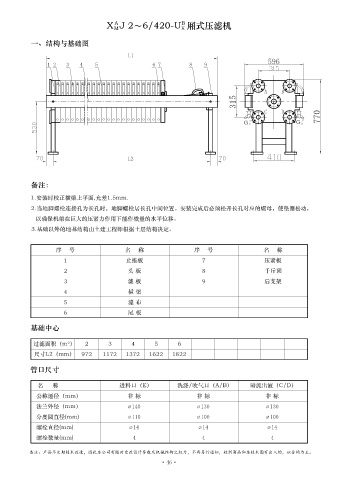

Page 9 - 《龙舒压滤机技术参数插页》

A
B
X J 2～6/420-U 厢式压滤机
K
M
一、结构与基础图

L1
1 2 3 4 5 6 7 8 9 596

A B
315 E

C D
1" _ 1" _ 770
G 2 G 2

L2

备注：

1.安装时校正横梁上平面,允差1.5mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈松动，
以确保机架在巨大的压紧力作用下能作微量的水平位移。

3.基础以外的地基结构由土建工程师根据土层结构决定。

序 号 名 称 序 号 名 称
1 止推板 7 压紧板

2 头 板 8 千斤顶
3 滤 板 9 后支架
4 横 梁

5 滤 布
6 尾 板

基础中心

过滤面积（m²） 2 3 4 5 6
尺寸L2（mm） 972 1172 1372 1622 1822

管口尺寸

名 称 进料口（E） 洗涤/吹气口（A/B） 暗流出液（C/D）
公称通径（mm） 非 标 非 标 非 标
法兰外径（mm） ∅ 140 ∅ 130 ∅ 130

分度圆直径(mm) ∅ 110 ∅ 100 ∅ 100
螺栓直径(mm) ∅ 14 ∅ 14 ∅ 14
螺栓数量(mm) 4 4 4

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
