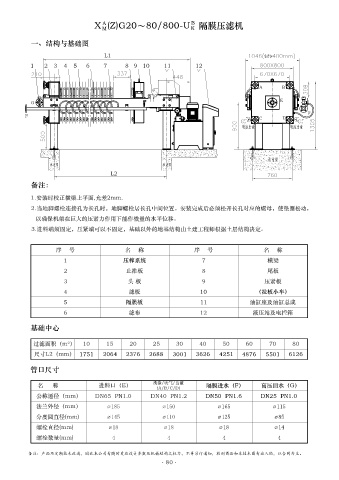

X (Z)G20～80/800-U 隔膜压滤机
K
M
一、结构与基础图
L1
1 2 3 4 5 6 7 8 9 10 11 12
A B
E
G
F
F C D
1" _ 1" _
G 2 G 2
L2
备注：
1.安装时校正横梁上平面,允差2mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈松动，
以确保机架在巨大的压紧力作用下能作微量的水平位移。
3.进料端须固定，压紧端可以不固定，基础以外的地基结构由土建工程师根据土层结构决定。
序 号 名 称 序 号 名 称
1 压榨系统 7 横梁
2 止推板 8 尾板
3 头 板 9 压紧板
4 滤板 10 （拉板小车）
5 隔膜板 11 油缸座及油缸总成
6 滤布 12 液压站及电控箱
基础中心
过滤面积（m²） 10 15 20 25 30 40 50 60 70 80
尺寸L2（mm） 1751 2064 2376 2688 3001 3626 4251 4876 5501 6126
管口尺寸
名 称 进料口（E） 洗涤/吹气/出液 隔膜进水（F） 高压回水（G）
（A/B/C/D）
公称通径（mm） DN65 PN1.0 DN40 PN1.2 DN50 PN1.6 DN25 PN1.0
法兰外径（mm） ∅ 185 ∅ 150 ∅ 165 ∅ 115
分度圆直径(mm) ∅ 145 ∅ 110 ∅ 125 ∅ 85
螺栓直径(mm) ∅ 18 ∅ 18 ∅ 18 ∅ 14
螺栓数量(mm) 4 4 4 4
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
