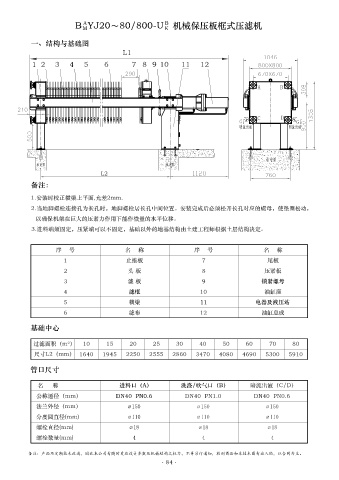

                           B  YJ20~80/800-U   机械保压板框式压滤机
                                                           K
                              M
            一、结构与基础图
                                            L1
            1 2     3    4    5       6        7 8 9     10      11    12



                                                                                           A       B





                                                                                           C        D
                                                                                      1" _                1" _
                                                                                     G 2                 G 2









                                    L2
            备注:

            1.安装时校正横梁上平面,允差2mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈松动,
              以确保机架在巨大的压紧力作用下能作微量的水平位移。

            3.进料端须固定,压紧端可以不固定,基础以外的地基结构由土建工程师根据土层结构决定。


                     序    号                  名    称                  序    号                   名    称
                       1                     止推板                        7                      尾板

                       2                      头 板                       8                     压紧板
                       3                      滤 板                       9                    锁紧螺母
                       4                      滤框                       10                     油缸座

                       5                      横梁                       11                  电器及液压站
                       6                      滤布                       12                    油缸总成

            基础中心


             过滤面积(m²)         10      15       20      25      30      40      50      60       70      80
             尺寸L2(mm) 1640           1945    2250    2555     2860    3470    4080    4690    5300    5910

            管口尺寸


              名     称                      进料口(A)                洗涤/吹气口(B)               暗流出液(C/D)
              公称通径(mm)                    DN40  PN0.6             DN40  PN1.0             DN40  PN0.6
              法兰外径(mm)                        ∅ 150                   ∅ 150                   ∅ 150

              分度圆直径(mm)                       ∅ 110                   ∅ 110                   ∅ 110
              螺栓直径(mm)                        ∅ 18                     ∅ 18                    ∅ 18
              螺栓数量(mm)                          4                       4                       4


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
