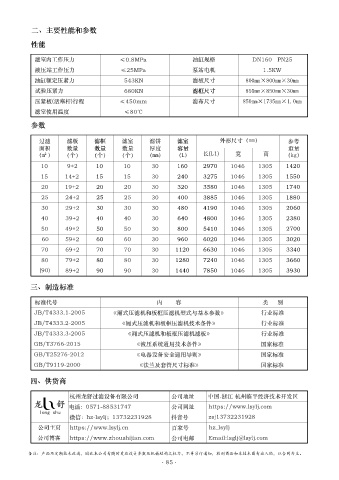

Page 48 - 《龙舒压滤机技术参数插页》
P. 48
二、主要性能和参数
性能
滤室内工作压力 ≤0.8MPa 油缸规格 DN160 PN25
液压站工作压力 ≤25MPa 泵站电机 1.5KW
油缸额定压紧力 543KN 滤板尺寸 800mm×800mm×30mm
试验压紧力 680KN 滤框尺寸 850mm×850mm×30mm
压紧板(活塞杆)行程 ≤450mm 滤布尺寸 850mm×1735mm×1.0mm
滤室使用温度 ≤80℃
参数
过滤 滤板 滤框 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）kg）
10 9+2 10 10 30 160 2970 1046 1305 1420
15 14+2 15 15 30 240 3275 1046 1305 1550
20 19+2 20 20 30 320 3580 1046 1305 1740
25 24+2 25 25 30 400 3885 1046 1305 1880
30 29+2 30 30 30 480 4190 1046 1305 2060
40 39+2 40 40 30 640 4800 1046 1305 2380
50 49+2 50 50 30 800 5410 1046 1305 2700
60 59+2 60 60 30 960 6020 1046 1305 3020
70 69+2 70 70 30 1120 6630 1046 1305 3340
80 79+2 80 80 30 1280 7240 1046 1305 3660
(90) 89+2 90 90 30 1440 7850 1046 1305 3930
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
·85·
