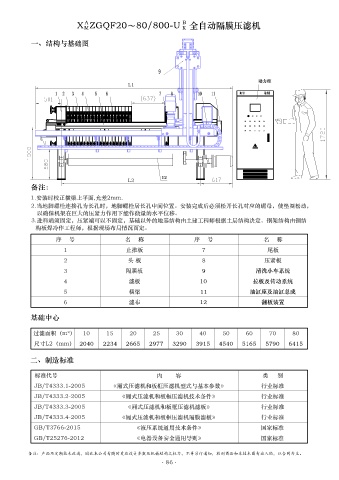

X ZGQF20～80/800-U 全自动隔膜压滤机
M
K
一、结构与基础图
L1
L2
备注：
1.安装时校正横梁上平面,允差2mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈松动，
以确保机架在巨大的压紧力作用下能作微量的水平位移。
3.进料端须固定，压紧端可以不固定，基础以外的地基结构由土建工程师根据土层结构决定。钢架结构由钢结
构板焊冷作工程师，根据现场布局情况而定。
序 号 名 称 序 号 名 称
1 止推板 7 尾板
2 头 板 8 压紧板
3 隔膜板 9 清洗小车系统
4 滤板 10 拉板及传动系统
5 横梁 11 油缸座及油缸总成
6 滤布 12 翻板装置
基础中心
过滤面积（m²） 10 15 20 25 30 40 50 60 70 80
尺寸L2（mm） 2040 2234 2665 2977 3290 3915 4540 5165 5790 6415
二、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
