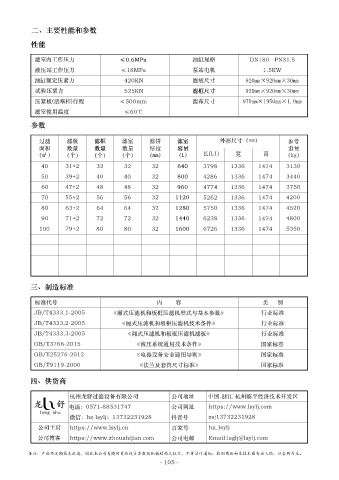

Page 68 - 《龙舒压滤机技术参数插页》
P. 68

二、主要性能和参数

            性能

             滤室内工作压力                       ≤0.6MPa                   油缸规格                DN180   PN31.5

             液压站工作压力                       ≤18MPa                    泵站电机                    1.5KW
             油缸额定压紧力                         420KN                   滤板尺寸              920mm×920mm×30mm
             试验压紧力                           525KN                   滤框尺寸              920mm×920mm×30mm

             压紧板(活塞杆)行程                    ≤500mm                    滤布尺寸             970mm×1950mm×1.0mm
             滤室使用温度                          ≤60℃

            参数

               过滤       滤板        滤框        滤室        滤饼       滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量        厚度       容量                                     重量
              (m²)     (个)       (个)       (个)       (mm)      (L)      长(L1)       宽        高       (kg)

               40       31+2       32        32       32       640      3798      1336      1474     3130
               50       39+2       40       40        32       800      4286      1336      1474     3440
               60       47+2       48       48        32       960      4774      1336      1474     3750

               70       55+2       56       56        32       1120     5262      1336      1474     4200
               80       63+2       64        64       32       1280     5750      1336      1474     4520
               90       71+2       72        72       32       1440     6238      1336      1474     4800

               100      79+2       80        80       32       1600     6726      1336      1474     5350










            三、制造标准


             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准
             JB/T4333.2-2005               《厢式压滤机和板框压滤机技术条件》                                 行业标准
             JB/T4333.3-2005                 《厢式压滤机和板框压滤机滤板》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                 国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                 国家标准
             GB/T9119-2000                       《法兰及套管尺寸标准》                                 国家标准


            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页        https://www.lsylj.cn               百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
