Page 73 - 《龙舒压滤机技术参数插页》

B
A

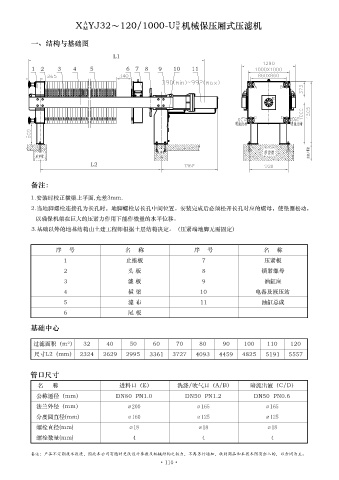

X YJ32～120/1000-U 机械保压厢式压滤机
K
M
一、结构与基础图

L1
1 2 3 4 5 6 7 8 9 10 11

A B
E

2" _ C D 2" _
G 3 G 3

L2

备注：

1.安装时校正横梁上平面,允差3mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈松动，
以确保机架在巨大的压紧力作用下能作微量的水平位移。

3.基础以外的地基结构由土建工程师根据土层结构决定。（压紧端地脚无需固定）

序 号 名 称 序 号 名 称
1 止推板 7 压紧板

2 头 板 8 锁紧螺母
3 滤 板 9 油缸座
4 横 梁 10 电器及液压站

5 滤 布 11 油缸总成
6 尾 板

基础中心

过滤面积（m²） 32 40 50 60 70 80 90 100 110 120
尺寸L2（mm） 2324 2629 2995 3361 3727 4093 4459 4825 5191 5557

管口尺寸

名 称 进料口（E） 洗涤/吹气口（A/B） 暗流出液（C/D）
公称通径（mm） DN80 PN1.0 DN50 PN1.2 DN50 PN0.6
法兰外径（mm） ∅ 200 ∅ 165 ∅ 165

分度圆直径(mm) ∅ 160 ∅ 125 ∅ 125
螺栓直径(mm) ∅ 18 ∅ 18 ∅ 18
螺栓数量(mm) 4 4 4

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
·110·
