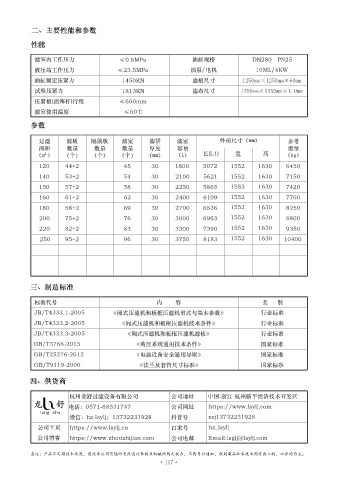

Page 80 - 《龙舒压滤机技术参数插页》
P. 80
二、主要性能和参数
性能
滤室内工作压力 ≤0.6MPa 油缸规格 DN280 PN25
液压站工作压力 ≤23.5MPa 油泵/电机 10ML/4KW
油缸额定压紧力 1450KN 滤板尺寸 1250mm×1250mm×60mm
试验压紧力 1813KN 滤布尺寸 1350mm×1350mm×1.0mm
压紧板(活塞杆)行程 ≤600mm
滤室使用温度 ≤60℃
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
120 44+2 45 30 1800 5072 1552 1630 6450
140 53+2 54 30 2100 5621 1552 1630 7150
150 57+2 58 30 2250 5865 1552 1630 7420
160 61+2 62 30 2400 6109 1552 1630 7700
180 58+2 69 30 2700 6536 1552 1630 8250
200 75+2 76 30 3000 6963 1552 1630 8800
220 82+2 83 30 3300 7390 1552 1630 9350
250 95+2 96 30 3750 8183 1552 1630 10400
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
