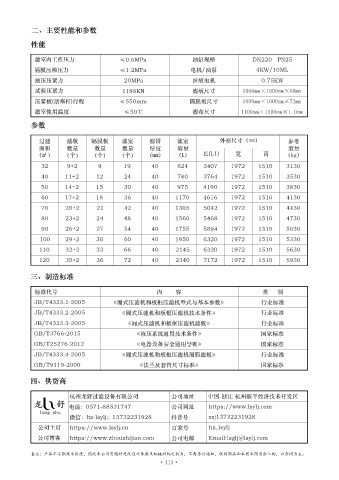

Page 76 - 《龙舒压滤机技术参数插页》

二、主要性能和参数

性能

滤室内工作压力 ≤0.6MPa 油缸规格 DN220 PN25

隔膜压榨压力 ≤1.2MPa 电机/油泵 4KW/10ML
液压压紧力 20MPa 拉板电机 0.75KW
试验压紧力 1188KN 滤板尺寸 1000mm×1000mm×68mm

压紧板(活塞杆)行程 ≤550mm 隔膜板尺寸 1000mm×1000mm×72mm
滤室使用温度 ≤50℃ 滤布尺寸 1100mm×1100mm×1.0mm

参数

过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）

32 9+2 9 19 40 624 3407 1972 1510 3130
40 11+2 12 24 40 780 3764 1972 1510 3530
50 14+2 15 30 40 975 4190 1972 1510 3830

60 17+2 18 36 40 1170 4616 1972 1510 4130
70 20+2 21 42 40 1365 5042 1972 1510 4430
80 23+2 24 48 40 1560 5468 1972 1510 4730

90 26+2 27 54 40 1755 5894 1972 1510 5030
100 29+2 30 60 40 1950 6320 1972 1510 5330
110 32+2 33 66 40 2145 6320 1972 1510 5630
120 35+2 36 72 40 2340 7172 1972 1510 5930

三、制造标准

标准代号 内 容 类 别

JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准

GB/T25276-2012 《电器设备安全通用导则》 国家标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准

四、供货商

杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区

龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
