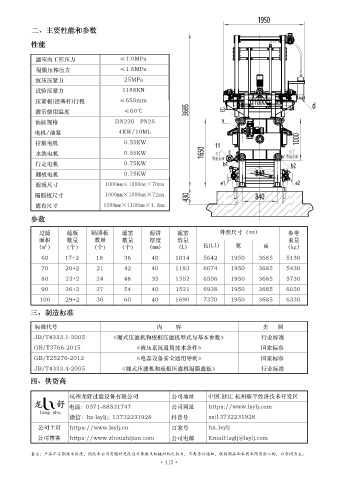

Page 78 - 《龙舒压滤机技术参数插页》
P. 78
二、主要性能和参数
性能
滤室内工作压力 ≤1.0MPa
隔膜压榨压力 ≤1.6MPa
液压压紧力 25MPa
试验压紧力 1188KN
压紧板(活塞杆)行程 ≤650mm
滤室使用温度 ≤60℃
油缸规格 DN220 PN25
电机/油泵 4KW/10ML
拉板电机 0.55KW
水洗电机 0.55KW G 3 2" _ G 3 2" _
行走电机 0.75KW
翻板电机 0.75KW
滤板尺寸 1000mm×1000mm×70mm
隔膜板尺寸 1000mm×1000mm×72mm
滤布尺寸 1100mm×1100mm×1.0mm
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
60 17+2 18 36 40 1014 5642 1950 3685 5130
70 20+2 21 42 40 1183 6074 1950 3685 5430
80 23+2 24 48 35 1352 6506 1950 3685 5730
90 26+2 27 54 40 1521 6938 1950 3685 6030
100 29+2 30 60 40 1690 7370 1950 3685 6330
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
