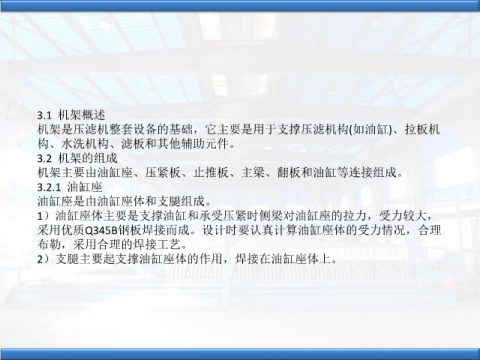

3.1 机架概述

机架是压滤机整套设备的基础，它主要是用于支撑压滤机构(如油缸)、拉板机

构、水洗机构、滤板和其他辅助元件。
3.2 机架的组成

机架主要由油缸座、压紧板、止推板、主梁、翻板和油缸等连接组成。

3.2.1 油缸座

油缸座是由油缸座体和支腿组成。
1）油缸座体主要是支撑油缸和承受压紧时侧梁对油缸座的拉力，受力较大，

采用优质Q345B钢板焊接而成。设计时要认真计算油缸座体的受力情况，合理

布勒，采用合理的焊接工艺。
2）支腿主要起支撑油缸座体的作用，焊接在油缸座体上。
