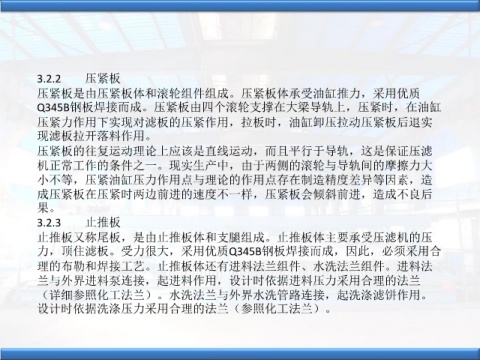

3.2.2 压紧板
压紧板是由压紧板体和滚轮组件组成。压紧板体承受油缸推力，采用优质

Q345B钢板焊接而成。压紧板由四个滚轮支撑在大梁导轨上，压紧时，在油缸

压紧力作用下实现对滤板的压紧作用，拉板时，油缸卸压拉动压紧板后退实
现滤板拉开落料作用。

压紧板的往复运动理论上应该是直线运动，而且平行于导轨，这是保证压滤

机正常工作的条件之一。现实生产中，由于两侧的滚轮与导轨间的摩擦力大

小不等，压紧油缸压力作用点与理论的作用点存在制造精度差异等因素，造
成压紧板在压紧时两边前进的速度不一样，压紧板会倾斜前进，造成不良后

果。

3.2.3 止推板
止推板又称尾板，是由止推板体和支腿组成。止推板体主要承受压滤机的压

力，顶住滤板。受力很大，采用优质Q345B钢板焊接而成，因此，必须采用合

理的布勒和焊接工艺。止推板体还有进料法兰组件、水洗法兰组件。进料法

兰与外界进料泵连接，起进料作用，设计时依据进料压力采用合理的法兰
（详细参照化工法兰）。水洗法兰与外界水洗管路连接，起洗涤滤饼作用。

设计时依据洗涤压力采用合理的法兰（参照化工法兰）。
