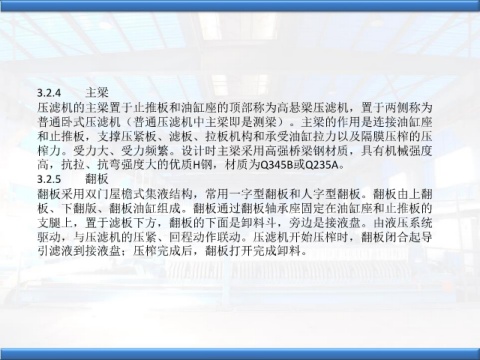

3.2.4 主梁

压滤机的主梁置于止推板和油缸座的顶部称为高悬梁压滤机，置于两侧称为

普通卧式压滤机（普通压滤机中主梁即是测梁）。主梁的作用是连接油缸座
和止推板，支撑压紧板、滤板、拉板机构和承受油缸拉力以及隔膜压榨的压

榨力。受力大、受力频繁。设计时主梁采用高强桥梁钢材质，具有机械强度

高，抗拉、抗弯强度大的优质H钢，材质为Q345B或Q235A。

3.2.5 翻板
翻板采用双门屋檐式集液结构，常用一字型翻板和人字型翻板。翻板由上翻

板、下翻版、翻板油缸组成。翻板通过翻板轴承座固定在油缸座和止推板的

支腿上，置于滤板下方，翻板的下面是卸料斗，旁边是接液盘。由液压系统
驱动，与压滤机的压紧、回程动作联动。压滤机开始压榨时，翻板闭合起导

引滤液到接液盘；压榨完成后，翻板打开完成卸料。
