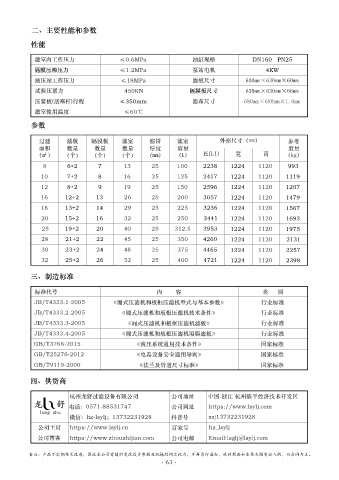

Page 26 - 《龙舒压滤机技术参数插页》
P. 26
二、主要性能和参数
性能
滤室内工作压力 ≤0.6MPa 油缸规格 DN160 PN25
隔膜压榨压力 ≤1.2MPa 泵站电机 4KW
液压站工作压力 ≤18MPa 滤板尺寸 630mm×630mm×60mm
试验压紧力 450KN 隔膜板尺寸 630mm×630mm×66mm
压紧板(活塞杆)行程 ≤350mm 滤布尺寸 680mm×680mm×1.0mm
滤室使用温度 ≤60℃
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
8 6+2 7 13 25 100 2238 1224 1120 993
10 7+2 8 16 25 125 2417 1224 1120 1119
12 8+2 9 19 25 150 2596 1224 1120 1207
16 12+2 13 26 25 200 3057 1224 1120 1479
18 13+2 14 29 25 225 3236 1224 1120 1567
20 15+2 16 32 25 250 3441 1224 1120 1693
25 19+2 20 40 25 312.5 3953 1224 1120 1975
28 21+2 22 45 25 350 4260 1224 1120 2131
30 23+2 24 48 25 375 4465 1224 1120 2257
32 25+2 26 52 25 400 4721 1224 1120 2398
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及管道尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
