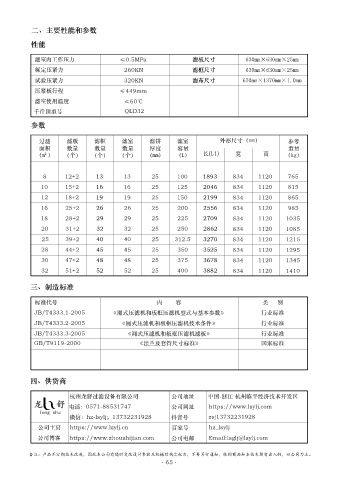

二、主要性能和参数

            性能

             滤室内工作压力                       ≤0.5MPa                   滤板尺寸              630mm×630mm×25mm

             额定压紧力                           260KN                   滤框尺寸              630mm×630mm×25mm
             试验压紧力                           320KN                   滤布尺寸             670mm×1370mm×1.0mm
             压紧板行程                         ≤449mm

             滤室使用温度                          ≤60℃
             千斤顶型号                           QLD32

            参数

               过滤       滤板        滤框        滤室        滤饼       滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量        厚度       容量                                     重量
              (m²)     (个)       (个)       (个)       (mm)      (L)      长(L1)       宽        高       (kg)



                8       12+2       13       13        25       100      1893       834      1120      765
               10       15+2       16       16        25       125      2046       834      1120      815

               12       18+2       19       19        25       150      2199       834      1120      865
               16       25+2       26        26       25       200      2556       834      1120      985
               18       28+2       29        29       25       225      2709       834      1120     1035

               20       31+2       32        32       25       250      2862       834      1120     1085
                25      39+2       40       40        25      312.5     3270       834      1120     1215
               28       44+2       45       45        25       350      3525       834      1120     1295
               30       47+2       48       48        25       375      3678       834      1120     1345

               32       51+2       52        52       25       400      3882       834      1120     1410

            三、制造标准


             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准
             JB/T4333.2-2005               《厢式压滤机和板框压滤机技术条件》                                 行业标准
             JB/T4333.3-2005                 《厢式压滤机和板框压滤机滤板》                                 行业标准

             GB/T9119-2000                       《法兰及套管尺寸标准》                                 国家标准






            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区
             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页        https://www.lsylj.cn               百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
