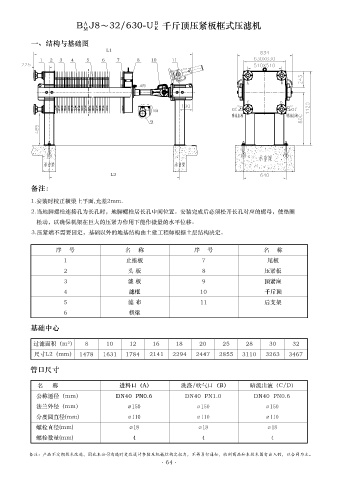

                            B  J8~32/630-U   千斤顶压紧板框式压滤机
                              A
                              M
                                                       K
            一、结构与基础图
                                      L1

               1   2  3   4    5     6    7      8    10     11



                                                                                        A           B
                                                  A向

                                                                                        C          D
                                                                                    1" _                 1" _
                                                       A向                         G 2                  G 2
                                                      9










                                        L2
            备注:


            1.安装时校正横梁上平面,允差2mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈
              松动,以确保机架在巨大的压紧力作用下能作微量的水平位移。
            3.压紧端不需要固定,基础以外的地基结构由土建工程师根据土层结构决定。


                     序    号                  名    称                  序    号                   名    称
                       1                     止推板                        7                      尾板

                       2                      头 板                       8                     压紧板
                       3                      滤 板                       9                     顶紧座
                       4                      滤框                       10                     千斤顶

                       5                      滤 布                      11                     后支架
                       6                      横梁

            基础中心


             过滤面积(m²)          8      10      12       16      18      20      25      28      30       32
             尺寸L2(mm) 1478           1631    1784    2141     2294    2447    2855    3110    3263    3467

            管口尺寸


              名     称                      进料口(A)                洗涤/吹气口(B)               暗流出液(C/D)
              公称通径(mm)                    DN40  PN0.6             DN40  PN1.0             DN40  PN0.6
              法兰外径(mm)                        ∅ 150                   ∅ 150                   ∅ 150

              分度圆直径(mm)                       ∅ 110                   ∅ 110                   ∅ 110
              螺栓直径(mm)                        ∅ 18                     ∅ 18                    ∅ 18
              螺栓数量(mm)                          4                       4                       4


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
