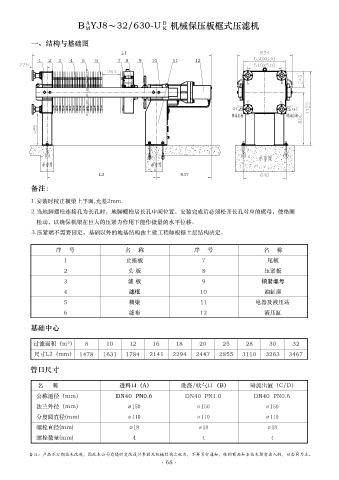

B YJ8～32/630-U 机械保压板框式压滤机
M
K
一、结构与基础图
L1
1 2 3 4 5 6 7 8 9 10 11 12

A B

C D
1" _ 1" _
G 2 G 2

L2 837
备注：

1.安装时校正横梁上平面,允差2mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈
松动，以确保机架在巨大的压紧力作用下能作微量的水平位移。
3.压紧端不需要固定，基础以外的地基结构由土建工程师根据土层结构决定。

序 号 名 称 序 号 名 称
1 止推板 7 尾板

2 头 板 8 压紧板
3 滤 板 9 锁紧螺母
4 滤框 10 油缸座

5 横梁 11 电器及液压站
6 滤布 12 液压缸

基础中心

过滤面积（m²） 8 10 12 16 18 20 25 28 30 32
尺寸L2（mm） 1478 1631 1784 2141 2294 2447 2855 3110 3263 3467

管口尺寸

名 称 进料口（A） 洗涤/吹气口（B） 暗流出液（C/D）
公称通径（mm） DN40 PN0.6 DN40 PN1.0 DN40 PN0.6
法兰外径（mm） ∅ 150 ∅ 150 ∅ 150

分度圆直径(mm) ∅ 110 ∅ 110 ∅ 110
螺栓直径(mm) ∅ 18 ∅ 18 ∅ 18
螺栓数量(mm) 4 4 4

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
