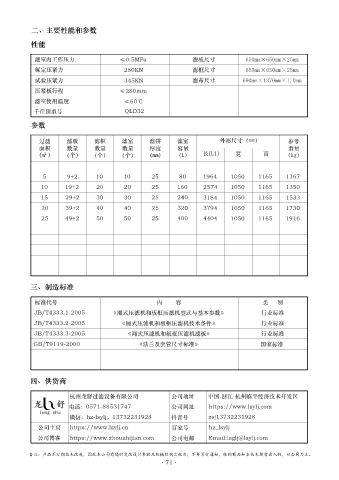

二、主要性能和参数
性能
滤室内工作压力 ≤0.5MPa 滤板尺寸 650mm×650mm×25mm
额定压紧力 280KN 滤框尺寸 650mm×650mm×25mm
试验压紧力 345KN 滤布尺寸 690mm×1370mm×1.0mm
压紧板行程 ≤280mm
滤室使用温度 ≤60℃
千斤顶型号 QLD32
参数
过滤 滤板 滤框 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
5 9+2 10 10 25 80 1964 1050 1165 1167
10 19+2 20 20 25 160 2574 1050 1165 1350
15 29+2 30 30 25 240 3184 1050 1165 1533
20 39+2 40 40 25 320 3794 1050 1165 1730
25 49+2 50 50 25 400 4404 1050 1165 1916
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
