B
                             B  Y5~25/650-U   自动保压板框式压滤机
                                A
                                M
                                                         K

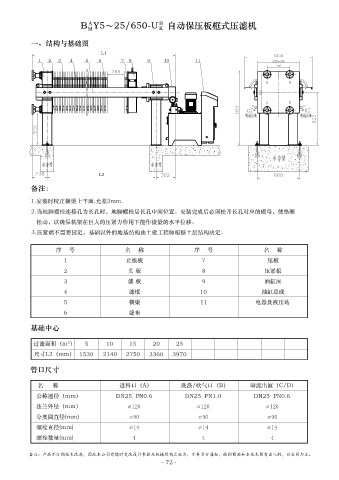

            一、结构与基础图
                                     L1
              1   2  3    4    5    6       7  8     9     10         11



                                                                                              A       B


                                                                                              C       D
                                                                                         1" _                1" _
                                                                                        G 2                 G 2











                                    L2
            备注:


            1.安装时校正横梁上平面,允差2mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈
              松动,以确保机架在巨大的压紧力作用下能作微量的水平位移。
            3.压紧端不需要固定,基础以外的地基结构由土建工程师根据土层结构决定。


                     序    号                  名    称                  序    号                   名    称
                       1                     止推板                        7                      尾板

                       2                      头 板                       8                     压紧板
                       3                      滤 板                       9                     油缸座
                       4                      滤框                       10                    油缸总成

                       5                      横梁                       11                  电器及液压站
                       6                      滤布

            基础中心


             过滤面积(m²)          5      10      15       20      25
             尺寸L2(mm) 1530           2140    2750    3360     3970

            管口尺寸


              名     称                      进料口(A)                洗涤/吹气口(B)               暗流出液(C/D)
              公称通径(mm)                    DN25  PN0.6             DN25  PN1.0             DN25  PN0.6
              法兰外径(mm)                        ∅ 120                   ∅ 120                   ∅ 120

              分度圆直径(mm)                       ∅ 90                     ∅ 90                    ∅ 90
              螺栓直径(mm)                        ∅ 14                     ∅ 14                    ∅ 14
              螺栓数量(mm)                          4                       4                       4


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
