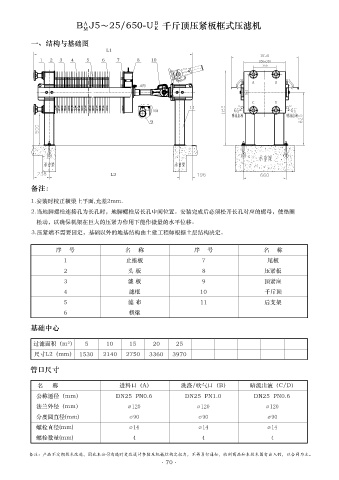

Page 33 - 《龙舒压滤机技术参数插页》

B
B J5～25/650-U 千斤顶压紧板框式压滤机
A
M
K
一、结构与基础图
L1

1 2 3 4 5 6 7 8 10

A B
A向

C D
11
A向 G 2 1" _ G 2 1" _
9

L2
备注：

1.安装时校正横梁上平面,允差2mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈
松动，以确保机架在巨大的压紧力作用下能作微量的水平位移。
3.压紧端不需要固定，基础以外的地基结构由土建工程师根据土层结构决定。

序 号 名 称 序 号 名 称
1 止推板 7 尾板

2 头 板 8 压紧板
3 滤 板 9 顶紧座
4 滤框 10 千斤顶

5 滤 布 11 后支架
6 横梁

基础中心

过滤面积（m²） 5 10 15 20 25
尺寸L2（mm） 1530 2140 2750 3360 3970

管口尺寸

名 称 进料口（A） 洗涤/吹气口（B） 暗流出液（C/D）
公称通径（mm） DN25 PN0.6 DN25 PN1.0 DN25 PN0.6
法兰外径（mm） ∅ 120 ∅ 120 ∅ 120

分度圆直径(mm) ∅ 90 ∅ 90 ∅ 90
螺栓直径(mm) ∅ 14 ∅ 14 ∅ 14
螺栓数量(mm) 4 4 4

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
·70·
