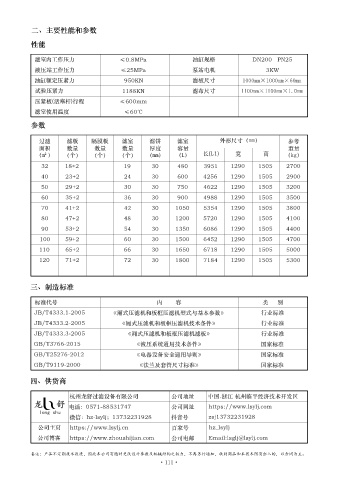

二、主要性能和参数
性能
滤室内工作压力 ≤0.8MPa 油缸规格 DN200 PN25
液压站工作压力 ≤25MPa 泵站电机 3KW
油缸额定压紧力 950KN 滤板尺寸 1000mm×1000mm×60mm
试验压紧力 1188KN 滤布尺寸 1100mm×1100mm×1.0mm
压紧板(活塞杆)行程 ≤600mm
滤室使用温度 ≤60℃
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
32 18+2 19 30 480 3951 1290 1505 2700
40 23+2 24 30 600 4256 1290 1505 2900
50 29+2 30 30 750 4622 1290 1505 3200
60 35+2 36 30 900 4988 1290 1505 3500
70 41+2 42 30 1050 5354 1290 1505 3800
80 47+2 48 30 1200 5720 1290 1505 4100
90 53+2 54 30 1350 6086 1290 1505 4400
100 59+2 60 30 1500 6452 1290 1505 4700
110 65+2 66 30 1650 6718 1290 1505 5000
120 71+2 72 30 1800 7184 1290 1505 5300
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
