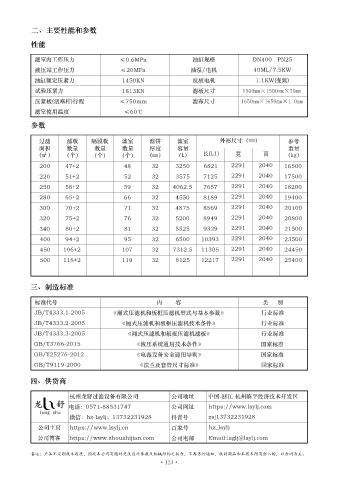

Page 86 - 《龙舒压滤机技术参数插页》
P. 86
二、主要性能和参数
性能
滤室内工作压力 ≤0.6MPa 油缸规格 DN400 PN25
液压站工作压力 ≤20MPa 油泵/电机 40ML/7.5KW
油缸额定压紧力 1450KN 拉板电机 1.1KW(变频)
试验压紧力 1813KN 滤板尺寸 1500mm×1500mm×75mm
压紧板(活塞杆)行程 ≤750mm 滤布尺寸 1650mm×1650mm×1.0mm
滤室使用温度 ≤60℃
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
200 47+2 48 32 3250 6821 2291 2040 16500
220 51+2 52 32 3575 7125 2291 2040 17500
250 58+2 59 32 4062.5 7657 2291 2040 18200
280 65+2 66 32 4550 8189 2291 2040 19400
300 70+2 71 32 4875 8569 2291 2040 20100
320 75+2 76 32 5200 8949 2291 2040 20800
340 80+2 81 32 5525 9329 2291 2040 21500
400 94+2 95 32 6500 10393 2291 2040 23500
450 106+2 107 32 7312.5 11305 2291 2040 24450
500 118+2 119 32 8125 12217 2291 2040 25400
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
·123·
