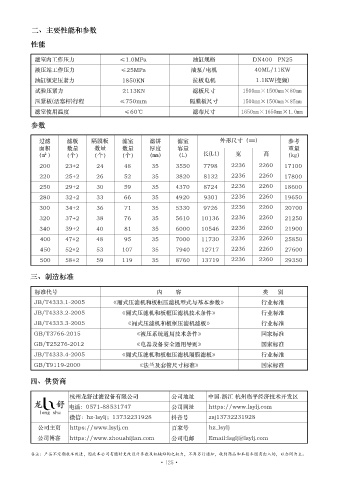

二、主要性能和参数
性能
滤室内工作压力 ≤1.0MPa 油缸规格 DN400 PN25
液压站工作压力 ≤25MPa 油泵/电机 40ML/11KW
油缸额定压紧力 1850KN 拉板电机 1.1KW(变频)
试验压紧力 2113KN 滤板尺寸 1500mm×1500mm×80mm
压紧板(活塞杆)行程 ≤750mm 隔膜板尺寸 1500mm×1500mm×85mm
滤室使用温度 ≤60℃ 滤布尺寸 1650mm×1650mm×1.0mm
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
200 23+2 24 48 35 3550 7798 2236 2260 17100
220 25+2 26 52 35 3820 8132 2236 2260 17800
250 29+2 30 59 35 4370 8724 2236 2260 18600
280 32+2 33 66 35 4920 9301 2236 2260 19650
300 34+2 36 71 35 5330 9726 2236 2260 20700
320 37+2 38 76 35 5610 10136 2236 2260 21250
340 39+2 40 81 35 6000 10546 2236 2260 21900
400 47+2 48 95 35 7000 11730 2236 2260 25850
450 52+2 53 107 35 7940 12717 2236 2260 27600
500 58+2 59 119 35 8760 13719 2236 2260 29350
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
