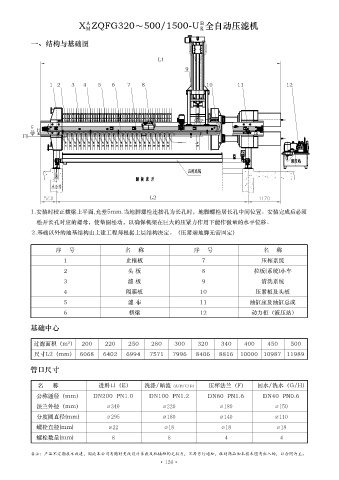

X ZQFG320～500/1500-U 全自动压滤机
K
M
一、结构与基础图
L1
9
1 2 3 4 5 6 7 8 10 11 12
G
H
F
L2
1.安装时校正横梁上平面,允差5mm.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须
松开长孔对应的螺母，使垫圈松动，以确保机架在巨大的压紧力作用下能作微量的水平位移。
2.基础以外的地基结构由土建工程师根据土层结构决定。（压紧端地脚无需固定）
序 号 名 称 序 号 名 称
1 止推板 7 压榨系统
2 头 板 8 拉板(系统)小车
3 滤 板 9 清洗系统
4 隔膜板 10 压紧板及头板
5 滤 布 11 油缸座及油缸总成
6 横梁 12 动力柜（液压站）
基础中心
过滤面积（m²） 200 220 250 280 300 320 340 400 450 500
尺寸L2（mm） 6068 6402 6994 7571 7996 8406 8816 10000 10987 11989
管口尺寸
名 称 进料口（E） 洗涤/暗流（A/B/C/D） 压榨法兰（F） 回水/洗水（G/H）
公称通径（mm） DN200 PN1.0 DN100 PN1.2 DN60 PN1.6 DN40 PN0.6
法兰外径（mm） ∅ 340 ∅ 220 ∅ 180 ∅ 150
分度圆直径(mm) ∅ 295 ∅ 180 ∅ 140 ∅ 110
螺栓直径(mm) ∅ 22 ∅ 18 ∅ 18 ∅ 18
螺栓数量(mm) 8 8 4 4
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
