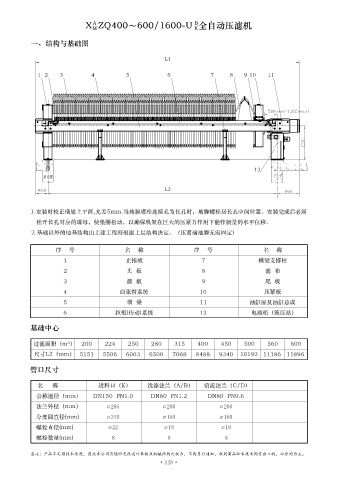

X ZQ400～600/1600-U 全自动压滤机
K
M
一、结构与基础图

L1

1 2 3 4 5 6 7 8 9 10 11

12

L2

1.安装时校正横梁上平面,允差5mm.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须
松开长孔对应的螺母，使垫圈松动，以确保机架在巨大的压紧力作用下能作微量的水平位移。
2.基础以外的地基结构由土建工程师根据土层结构决定。（压紧端地脚无需固定）

序 号 名 称 序 号 名 称
1 止推板 7 横梁支撑柱

2 头 板 8 滤 布
3 滤 板 9 尾 板
4 曲张臂系统 10 压紧板

5 横 梁 11 油缸座及油缸总成
6 拉板(传动)系统 12 电器柜（液压站）

基础中心

过滤面积（m²） 200 224 250 280 315 400 450 500 560 600
尺寸L2（mm） 5151 5506 6003 6500 7068 8488 9340 10192 11186 11896

管口尺寸

名 称 进料口（E） 洗涤法兰（A/B） 暗流法兰（C/D）
公称通径（mm） DN150 PN1.0 DN80 PN1.2 DN80 PN0.6
法兰外径（mm） ∅ 285 ∅ 200 ∅ 200

分度圆直径(mm) ∅ 240 ∅ 160 ∅ 160
螺栓直径(mm) ∅ 22 ∅ 18 ∅ 18
螺栓数量(mm) 8 8 8

备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
