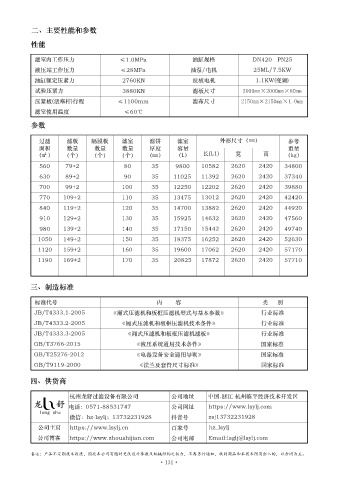

Page 94 - 《龙舒压滤机技术参数插页》
P. 94
二、主要性能和参数
性能
滤室内工作压力 ≤1.0MPa 油缸规格 DN420 PN25
液压站工作压力 ≤28MPa 油泵/电机 25ML/7.5KW
油缸额定压紧力 2760KN 拉板电机 1.1KW(变频)
试验压紧力 3880KN 滤板尺寸 2000mm×2000mm×80mm
压紧板(活塞杆)行程 ≤1100mm 滤布尺寸 2150mm×2150mm×1.0mm
滤室使用温度 ≤60℃
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
560 79+2 80 35 9800 10582 2620 2420 34800
630 89+2 90 35 11025 11392 2620 2420 37340
700 99+2 100 35 12250 12202 2620 2420 39880
770 109+2 110 35 13475 13012 2620 2420 42420
840 119+2 120 35 14700 13882 2620 2420 44920
910 129+2 130 35 15925 14632 2620 2420 47560
2620
2420
980 139+2 140 35 17150 15442 2620 2420 49740
2420
2620
1050 149+2 150 35 18375 16252 2620 2420 52630
1120 159+2 160 35 19600 17062 2620 2420 57170
1190 169+2 170 35 20825 17872 2620 2420 57710
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
