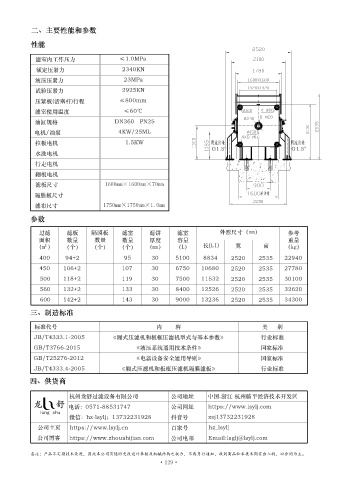

Page 92 - 《龙舒压滤机技术参数插页》
P. 92
二、主要性能和参数
性能
滤室内工作压力 ≤1.0MPa
额定压紧力 2340KN
液压压紧力 23MPa
试验压紧力 2925KN
压紧板(活塞杆)行程 ≤800mm
滤室使用温度 ≤60℃
油缸规格 DN360 PN25
电机/油泵 4KW/25ML
拉板电机 1.5KW
G1.5" G1.5"
水洗电机
行走电机
翻板电机
滤板尺寸 1600mm×1600mm×70mm
隔膜板尺寸
滤布尺寸 1750mm×1750mm×1.0mm
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
400 94+2 95 30 5100 8834 2520 2535 22940
450 106+2 107 30 6750 10680 2520 2535 27780
500 118+2 119 30 7500 11532 2520 2535 30100
560 132+2 133 30 8400 12526 2520 2535 32620
600 142+2 143 30 9000 13236 2520 2535 34300
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
