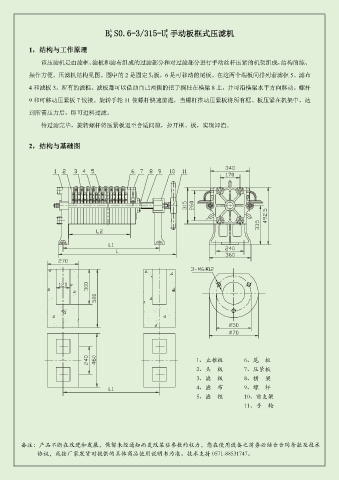

B S0.6-3/315-U 手动板框式压滤机
B
M
K
1，结构与工作原理
该压滤机是由滤框、滤板和滤布组成的过滤部分和对过滤部分进行手动丝杆压紧的机架组成，结构简练、

操作方便。压滤机结构见图。图中的 2 是固定头板，6 是可移动的尾板。在这两个端板间排列着滤框 5、滤布
4 和滤板 3。所有的滤框、滤板都可以借助自己两侧的把手搁挂在横梁 8 上，并可沿横梁水平方向移动。螺杆

9 和可移动压紧板 7 铰接。旋转手轮 11 使螺杆快速前进，当螺杆推动压紧板将所有框、板压紧在机架中，达

到所需压力后，即可进料过滤。

待过滤完毕，旋转螺杆将压紧板退至合适间隙，拉开框、板，实现卸渣。

2，结构与基础图

1、止推板 6、尾 板
2、头 板 7、压紧板
3、滤 板 8、横 梁
4、滤 布 9、螺 杆
5、滤 框 10、前支架
11、手 轮

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
