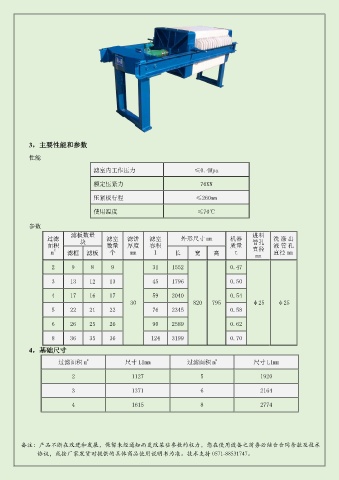

Page 5 - 《板框式压滤机系列》
P. 5

3,主要性能和参数

           性能

                                  滤室内工作压力                            ≤0.4Mpa

                                  额定压紧力                                76KN

                                  压紧板行程                               ≤260mm

                                  使用温度                                ≤70℃

           参数
                          滤板数量                                                            进料
                  过滤         块        滤室      滤饼      滤室         外形尺寸 mm          机器      管孔     洗 涤 出
                  面积                  数量  厚度          容积                          质量      直径     液 管 孔
                    2
                   m     滤框  滤板        个       mm      1      长      宽      高      t             直径 mm
                                                                                           mm
                   2      9      8      9              31    1552                 0.47

                   3      13    12     13              45    1796                 0.50

                   4      17    16     17              59    2040                 0.54
                                               30                    820   795            φ25      φ25
                   5      22    21     22              76    2345                 0.58

                   6      26    25     26              90    2589                 0.62


                   8      36    35     36             124    3199                 0.70
           4,基础尺寸

                                                                             2
                                2
                      过滤面积 m                 尺寸 L1mm               过滤面积 m                 尺寸 L1mm
                          2                    1127                    5                    1920

                          3                    1371                    6                    2164

                          4                    1615                    8                    2774





        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
