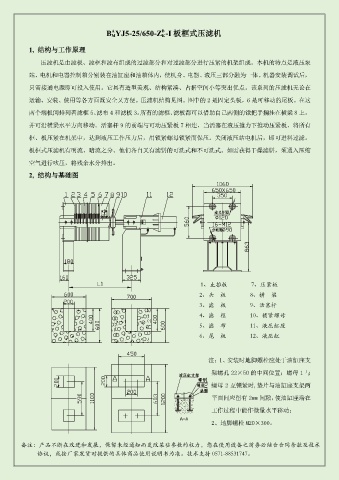

B MYJ5-25/650-Z K-I 板框式压滤机
1, 结构与工作原理

压滤机是由滤板、滤框和滤布组成的过滤部分和对过滤部分进行压紧的机架组成。本机的特点是液压泵

站、电机和电器控制箱分别装在油缸座和油箱体内，使机身、电器、液压三部分融为一体。机器安装调试后，
只需接通电源即可投入使用。它具有造型美观、结构紧凑、占据空间小等突出优点。该系列的压滤机无论在

运输、安装、使用等各方面既安全又方便。压滤机结构见图。图中的 2 是固定头板，6 是可移动的尾板。在这

两个端板间排列着滤框 5、滤布 4 和滤板 3。所有的滤框、滤板都可以借助自己两侧的饿把手搁挂在横梁 8 上，

并可沿横梁水平方向移动。活塞杆 9 的前端与可动压紧板 7 相连，当活塞在液压推力下推动压紧板，将所有

框、板压紧在机架中，达到液压工作压力后，用锁紧螺母锁紧而保压。关闭液压站电机后，即可进料过滤。
板框式压滤机有明流、暗流之分。他们各自又有滤饼的可洗式和不可洗式。如需获得干燥滤饼，须通入压缩

空气进行吹压，将残余水分排出。

2, 结构与基础图

1、止推板 7、压紧板
2、头 板 8、横 梁
3、滤 板 9、活塞杆
4、滤 框 10、锁紧螺母
5、滤 布 11、液压缸座

6、尾 板 12、液压缸

注：1、安装时地脚螺栓应处于油缸座支

架螺孔 22×50 的中间位置；螺母 1 与

螺母 2 互锁紧时,垫片与油缸座支架两
平面间应留有 2mm 间隙，使油缸座端在

工作过程中能作微量水平移动；

2、地脚螺栓 M20×300。

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
