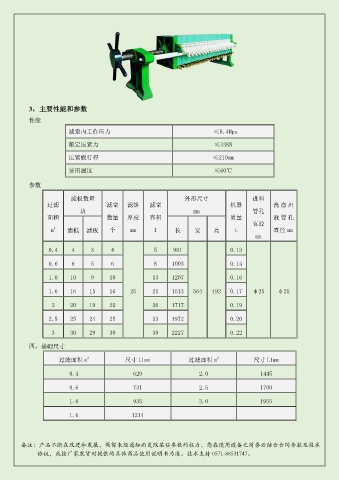

Page 3 - 《板框式压滤机系列》
P. 3

3,主要性能和参数

           性能
                         滤室内工作压力                                            ≤0.4Mpa

                         额定压紧力                                              ≤33KN

                         压紧板行程                                              ≤210mm

                         使用温度                                               ≤60℃

           参数

                          滤板数量                                    外形尺寸                    进料
                  过滤                  滤室      滤饼      滤室                          机器             洗 涤 出
                             块                                       mm                   管孔
                  面积                  数量  厚度          容积                          质量             液 管 孔
                                                                                          直径
                    2
                   m     滤框  滤板        个       mm      1      长      宽      高      t             直径 mm
                                                                                           mm
                  0.4     4      3      4              5      901                 0.13

                  0.6     6      5      6              8     1003                 0.14

                  1.0     10     9     10              13    1207                 0.16

                  1.6     16    15     16      25      21    1513    564   492    0.17    φ25      φ25

                   2      20    19     20              26    1717                 0.19

                  2.5     25    24     25              33    1972                 0.20

                   3      30    29     30              39    2227                 0.22

           四、基础尺寸

                                                                             2
                                2
                      过滤面积 m                 尺寸 L1mm               过滤面积 m                 尺寸 L1mm
                         0.4                    629                    2.0                  1445

                         0.6                    731                    2.5                  1700

                         1.0                    935                    3.0                  1955

                         1.6                   1214




        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
   1   2   3   4   5   6   7   8
