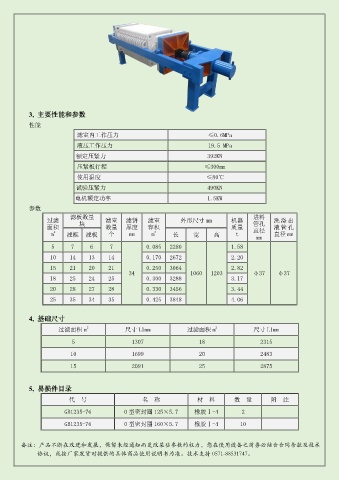

Page 7 - 《板框式压滤机系列》
P. 7

3,  主要性能和参数

           性能
                            滤室内工作压力                                       ≤0.6MPa
                            液压工作压力                                        19.5 MPa

                            额定压紧力                                         392KN
                            压紧板行程                                        ≤300mm
                            使用温度                                          ≤80℃
                            试验压紧力                                         490KN

                           电机额定功率                                         1.5KW
           参数
                          滤板数量                                                            进料
                  过滤         块        滤室     滤饼      滤室         外形尺寸 mm           机器      管孔     洗 涤 出
                  面积                  数量  厚度         容积                           质量      直径     液 管 孔
                    2
                                                       3
                   m    滤框  滤板         个      mm      m       长      宽      高       t            直径 mm
                                                                                           mm
                   5      7      6      7           0.085  2280                   1.58
                   10     14    13     14           0.170  2672                   2.20
                   15     21    20     21           0.250  3064                   2.82
                                              34                    1060  1203            φ37      φ37
                   18     25    24     25           0.300  3288                   3.17

                   20     28    27     28           0.330  3456                   3.44
                   25     35    34     35           0.425  3848                   4.06

           4,  基础尺寸
                                                                             2
                                2
                      过滤面积 m                 尺寸 L1mm               过滤面积 m                 尺寸 L1mm
                          5                    1307                    18                   2315

                          10                   1699                    20                   2483

                          15                   2091                    25                   2875

           5,  易损件目录

                         代  号                      名  称               材  料         数  量         附  注

                        GB1235-76            0 型密封圈 125×5.7          橡胶Ⅰ-4            2
                        GB1235-76            0 型密封圈 160×5.7          橡胶Ⅰ-4           10



        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
