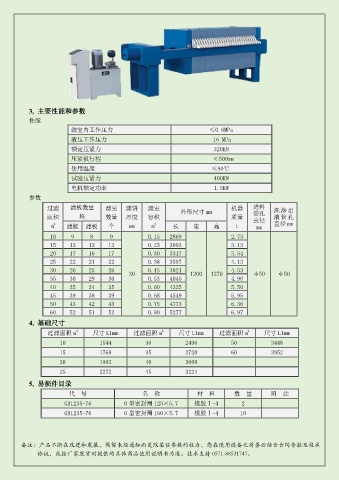

Page 9 - 《板框式压滤机系列》
P. 9

3,  主要性能和参数
           性能
                          滤室内工作压力                                          ≤0.6MPa
                          液压工作压力                                            16 MPa
                          额定压紧力                                             320KN
                          压紧板行程                                             ≤500mm
                          使用温度                                             ≤90℃
                          试验压紧力                                             400KN
                          电机额定功率                                            1.5KW

           参数
                  过滤      滤板数量        滤室     滤饼      滤室         外形尺寸 mm           机器      进料     洗 涤 出
                  面积         块        数量  厚度         容积                           质量      管孔     液 管 孔
                                                                                          直径
                    2
                                                       3
                   m    滤框  滤板         个      mm      m       长      宽      高       t      mm    直径 mm
                   10     9      8      9            0.15    2869                 2.73
                   15     13    12     13            0.23    3093                 3.13
                   20     17    16     17            0.30    3317                 3.54
                   25     22    21     22            0.38    3597                 4.13
                   30     26    25     26     30     0.45    3821   1200  1270    4.53    φ50      φ50
                   35     30    29     30            0.53    4045                 4.90
                   40     35    34     35            0.60    4325                 5.50
                   45     39    38     39            0.68    4549                 5.95
                   50     43    42     43            0.75    4773                 6.36
                   60     52    51     52            0.90    5277                 6.97
           4,  基础尺寸
                            2
                                                                                        2
                                                          2
                  过滤面积 m          尺寸 L1mm       过滤面积 m          尺寸 L1mm       过滤面积 m          尺寸 L1mm
                      10            1544            30            2496            50            3448
                      15            1768            35            2720            60            3952
                      20            1992            40            3000
                      25            2272            45            3224
           5,  易损件目录

                         代  号                      名  称               材  料         数  量         附  注
                        GB1235-76            0 型密封圈 125×5.7          橡胶Ⅰ-4            2
                        GB1235-76            0 型密封圈 160×5.7          橡胶Ⅰ-4           10




        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
