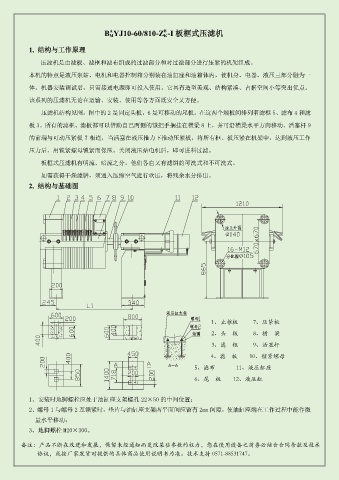

                                      B MYJ10-60/810-Z K-I 板框式压滤机
           1,  结构与工作原理

               压滤机是由滤板、滤框和滤布组成的过滤部分和对过滤部分进行压紧的机架组成。

           本机的特点是液压泵站、电机和电器控制箱分别装在油缸座和油箱体内,使机身、电器、液压三部分融为一
           体。机器安装调试后,只需接通电源即可投入使用。它具有造型美观、结构紧凑、占据空间小等突出优点。

           该系列的压滤机无论在运输、安装、使用等各方面既安全又方便。

               压滤机结构见图。图中的 2 是固定头板,6 是可移动的尾板。在这两个端板间排列着滤框 5、滤布 4 和滤

           板 3。所有的滤框、滤板都可以借助自己两侧的饿把手搁挂在横梁 8 上,并可沿横梁水平方向移动。活塞杆 9

           的前端与可动压紧板 7 相连,当活塞在液压推力下推动压紧板,将所有框、板压紧在机架中,达到液压工作
           压力后,用锁紧螺母锁紧而保压。关闭液压站电机后,即可进料过滤。

               板框式压滤机有明流、暗流之分。他们各自又有滤饼的可洗式和不可洗式。

               如需获得干燥滤饼,须通入压缩空气进行吹压,将残余水分排出。
           2,  结构与基础图
















                                                                           1、止推板          7、压紧板
                                                                           2、头     板          8、横  梁

                                                                           3、滤     框          9、活塞杆
                                                                           4、滤    板        10、锁紧螺母

                                                                     5、滤布              11、液压缸座
                                                                     6、尾     板       12、液压缸


           1、安装时地脚螺栓应处于油缸座支架螺孔 22×50 的中间位置;
           2、螺母 1 与螺母 2 互锁紧时,垫片与油缸座支架两平面间应留有 2mm 间隙,使油缸座端在工作过程中能作微
             量水平移动;

           3、地脚螺栓 M20×300。

        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
